A eletricidade é uma força incrível que impulsiona nosso mundo moderno, mas como qualquer poder, ela precisa ser controlada e respeitada. No coração de qualquer instalação elétrica segura e eficiente está um componente vital: o disjuntor. Muitas pessoas o conhecem como aquele “interruptor” que desarma quando há um problema, mas poucos realmente entendem a engenharia sofisticada por trás de sua operação. Este artigo mergulhará profundamente na capacidade de interrupção de um disjuntor, um conceito fundamental para a segurança e o bom funcionamento de redes elétricas, desde sua casa até grandes indústrias. Prepare-se para desvendar os mistérios por trás deste guardião silencioso da sua energia!
Por que a Capacidade de Interrupção é um Segredo Bem Guardado (e Por Que Você Precisa Conhecê-lo)?
Você já se perguntou por que existem tantos tipos de disjuntores, com diferentes tamanhos e especificações? A resposta muitas vezes reside em sua capacidade de interrupção. Mas o que exatamente significa essa “capacidade”? Simplificando, é a corrente máxima que um disjuntor pode interromper com segurança em caso de uma falha (curto-circuito ou sobrecarga), sem se danificar ou colocar em risco a instalação e as pessoas.
Imagine uma torrente de água. Um pequeno cano pode suportar um fluxo limitado, mas se a pressão for muito alta, ele pode estourar. Da mesma forma, uma corrente elétrica excessiva pode sobrecarregar e danificar seriamente os componentes de uma instalação. A capacidade de interrupção é a garantia de que o disjuntor atuará como uma “válvula de segurança” robusta, fechando o fluxo de energia perigoso no momento exato, protegendo tudo o que está à sua frente. Ignorar este parâmetro é como construir um edifício sem considerar a força do vento: um desastre esperando para acontecer.
Tópico 1: O Que É um Curto-Circuito e Como Ele Desafia um Disjuntor?

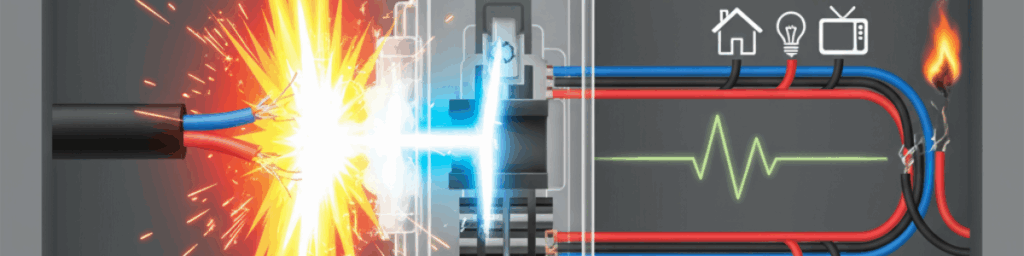

Um curto-circuito ocorre quando a corrente elétrica encontra um caminho de baixa resistência inesperado, geralmente devido a um fio desencapado tocando outro, ou um equipamento danificado. Isso causa um aumento abrupto e massivo da corrente, que pode ser centenas ou até milhares de vezes maior do que a corrente normal de operação. Este pico de corrente é extremamente destrutivo, gerando calor intenso que pode derreter fios, iniciar incêndios e danificar equipamentos eletrônicos.
Como o Curto-Circuito Desafia o Disjuntor? O desafio para o disjuntor não é apenas interromper a corrente, mas fazê-lo de forma segura e rápida. Quando um curto-circuito acontece, o disjuntor precisa abrir seus contatos em milissegundos, extinguindo o arco elétrico poderoso que se forma no processo. Esse arco, se não for controlado, pode causar mais danos ao próprio disjuntor ou até mesmo explodir. A capacidade de interrupção define o “poder de fogo” do disjuntor para lidar com essa explosão de energia.
Tópico 2: Quais São os Tipos de Disjuntores e Suas Capacidades de Interrupção Típicas?
Existem vários tipos de disjuntores, cada um projetado para aplicações específicas e com diferentes capacidades de interrupção. Entender as diferenças é crucial para a escolha correta.

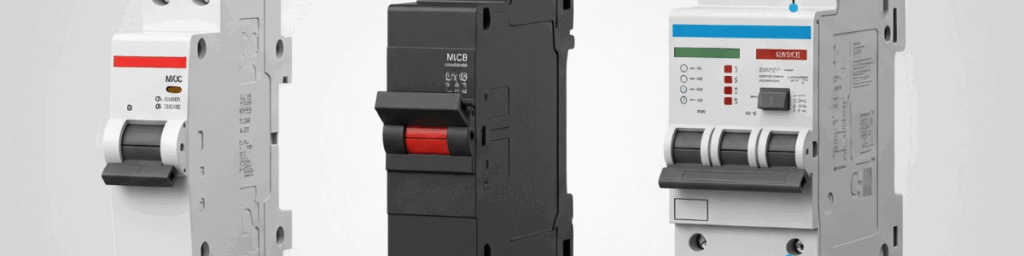

- Disjuntores Termomagnéticos (MCBs – Miniature Circuit Breakers): São os mais comuns em residências e pequenos comércios. Protegem contra sobrecargas (efeito térmico) e curtos-circuitos (efeito magnético). Sua capacidade de interrupção em instalações residenciais varia geralmente de 3kA a 6kA (3.000 a 6.000 Amperes). Em algumas aplicações comerciais, podem chegar a 10kA.
- Disjuntores de Caixa Moldada (MCCBs – Molded Case Circuit Breakers): Usados em aplicações industriais e comerciais de médio porte. Possuem maior capacidade de interrupção, que pode variar de 10kA a 65kA ou mais. São mais robustos e oferecem ajustes de corrente.
- Disjuntores de Potência (Air Circuit Breakers – ACBs e Vacuum Circuit Breakers – VCBs): Encontrados em grandes subestações, centros de distribuição de energia e indústrias pesadas. Sua capacidade de interrupção é extremamente alta, podendo atingir centenas de kA (kiloamperes), pois precisam lidar com correntes de falha gigantescas.
Por que a Variação? A capacidade de interrupção é ditada pela robustez da construção interna do disjuntor, a capacidade de seus contatos em suportar o arco elétrico e os mecanismos de extinção de arco. Quanto maior a corrente de curto-circuito esperada na instalação, maior deve ser a capacidade de interrupção do disjuntor.
Tópico 3: Como a Capacidade de Interrupção é Determinada e Onde Posso Encontrá-la?
A capacidade de interrupção de um disjuntor não é um valor aleatório; é o resultado de testes rigorosos realizados pelos fabricantes de acordo com normas internacionais (como IEC, NBR). Durante esses testes, o disjuntor é submetido a curtos-circuitos controlados para verificar sua capacidade de interromper a corrente de forma segura e repetidamente.
Onde Encontrar? A capacidade de interrupção é um dado técnico crucial e, por isso, está sempre marcada no corpo do disjuntor. Geralmente, você a encontrará como um número seguido de “kA” (kiloampere) dentro de um pequeno retângulo ou círculo na frente do dispositivo.
Tópico 4: Qual a Diferença Entre Capacidade de Interrupção Nominal (Icn) e de Serviço (Ics)?
Ao analisar as especificações técnicas, você pode se deparar com dois termos: Icn (Capacidade de Interrupção Nominal) e Ics (Capacidade de Interrupção de Serviço). É fundamental entender a distinção:
- Icn (Capacidade de Interrupção Nominal): Representa a corrente máxima de curto-circuito que o disjuntor é capaz de interromper uma única vez de forma segura, sem comprometer a segurança da instalação, mas podendo sofrer danos internos que exigirão sua substituição. Pense nisso como um “sacrifício” para salvar o sistema.
- Ics (Capacidade de Interrupção de Serviço): É a corrente de curto-circuito que o disjuntor pode interromper várias vezes de forma segura e eficiente, sem sofrer danos significativos em seus componentes internos, permitindo que continue em operação após a falha. Geralmente, o Ics é um percentual do Icn (por exemplo, 25%, 50%, 75% ou 100%).
Por que essa distinção importa? Em instalações onde curtos-circuitos são mais frequentes (como em indústrias com máquinas que podem falhar ou em sistemas que passam por manutenção constante), um disjuntor com alto Ics é preferível. Para instalações residenciais, onde a ocorrência de curtos-circuitos é rara, o Icn é o parâmetro mais crítico, garantindo a proteção inicial.
Tópico 5: O Que Acontece se o Disjuntor Tiver uma Capacidade de Interrupção Insuficiente?
Subestimar a capacidade de interrupção é um erro grave com consequências potencialmente catastróficas. Se a corrente de curto-circuito na instalação for maior do que a capacidade de interrupção do disjuntor, o que pode acontecer?

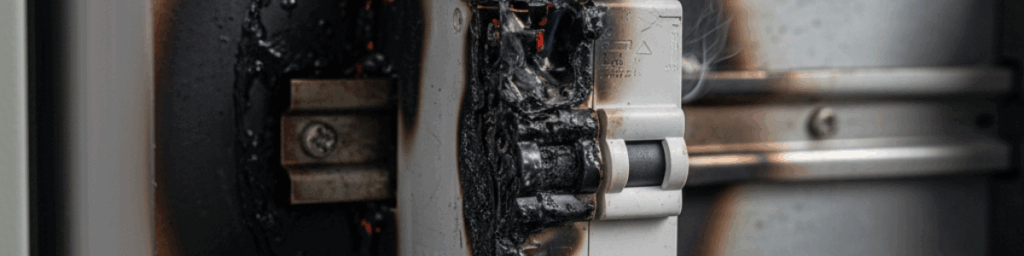

- Falha Catastrófica do Disjuntor: O disjuntor pode não conseguir extinguir o arco elétrico, derretendo seus contatos e até mesmo explodindo. Isso pode levar a danos no painel elétrico e, em casos extremos, iniciar um incêndio.
- Danos aos Equipamentos: Mesmo que o disjuntor desarme, a alta corrente pode passar por tempo suficiente para danificar fiações, motores, eletrônicos e outros equipamentos conectados à rede.
- Risco de Incêndio: O calor gerado por um curto-circuito não interrompido pode incendiar materiais próximos, colocando em risco vidas e propriedades.
- Interrupção Prolongada do Fornecimento: A falha de um disjuntor pode exigir reparos extensos e caros, resultando em longos períodos sem energia.
A Lição: A capacidade de interrupção não é um “luxo” ou um “exagero”; é um requisito de segurança inegociável. Ela deve ser calculada por um profissional qualificado (eletricista ou engenheiro eletricista) que levará em consideração a impedância da rede, a distância da subestação e outros fatores.
Tópico 6: Como a Capacidade de Interrupção Impacta a Escolha e o Custo do Disjuntor?
A capacidade de interrupção é um dos fatores mais importantes na hora de selecionar um disjuntor para uma instalação elétrica, influenciando diretamente o custo do dispositivo.
- Escolha Adequada: O primeiro passo é determinar a corrente de curto-circuito máxima esperada no ponto de instalação do disjuntor. Este cálculo complexo é realizado por um engenheiro eletricista e leva em conta a concessionária de energia, a bitola dos cabos, a distância da fonte de alimentação, e outros componentes da rede. A capacidade de interrupção do disjuntor escolhido deve ser igual ou superior a essa corrente calculada.
- Impacto no Custo: Disjuntores com capacidades de interrupção mais elevadas são, naturalmente, mais caros. Isso se deve à necessidade de materiais mais robustos, mecanismos de extinção de arco mais sofisticados e testes mais rigorosos. Em ambientes industriais, onde as correntes de curto-circuito podem ser extremamente altas, o investimento em disjuntores de alta capacidade é justificado pela segurança e pela minimização de danos. Em residências, a capacidade de interrupção padrão (geralmente 3kA ou 6kA) é suficiente e economicamente viável.
A Armadilha do Preço: É tentador optar por disjuntores mais baratos com menor capacidade de interrupção para economizar. No entanto, essa economia a curto prazo pode resultar em perdas financeiras muito maiores em caso de falha, sem falar nos riscos à segurança. A escolha do disjuntor deve ser baseada em critérios técnicos e de segurança, não apenas no preço.
Conclusão: O Guardião Invisível da Sua Paz Elétrica
A capacidade de interrupção de um disjuntor é muito mais do que um número em uma especificação técnica; é a essência da segurança elétrica. É a promessa de que, em face de uma falha elétrica, o sistema não cederá ao caos, mas será protegido por um guardião silencioso e eficiente. Desde as tomadas em sua casa até os complexos painéis industriais, cada disjuntor desempenha um papel crítico em nossa segurança e na integridade de nossos bens.
Compreender este conceito não apenas o capacita a tomar decisões mais informadas sobre sua própria instalação, mas também destaca a importância de um projeto elétrico bem elaborado e da atuação de profissionais qualificados. Lembre-se, a eletricidade é uma força poderosa que exige respeito e, acima de tudo, proteção adequada. Não economize na segurança; invista na capacidade de interrupção correta e garanta a paz e a proteção da sua instalação elétrica. Ao fazer isso, você não apenas protege fios e equipamentos, mas também vidas e o futuro.
